应用分享丨NGI直流电源在电流传感器测试中的应用

广泛应用于混合动力电动汽车、电动车、家用电器、智能电网、太阳能发电、风力发电、电机和燃料电池等的产品检验和能效评测。

据市场调研机构Global Market Insights预测，到2026年，电流传感器的市场规模将超过35亿美元。电流传感器市场的增长归因于工业4.0的采用以及工业机器人和工厂自动化的普及。机器人需要在多种应用中使用电流传感器，例如电机驱动器、转换器、电池管理和其他应用。工业机器人的日益普及将对整个市场产生积极影响。

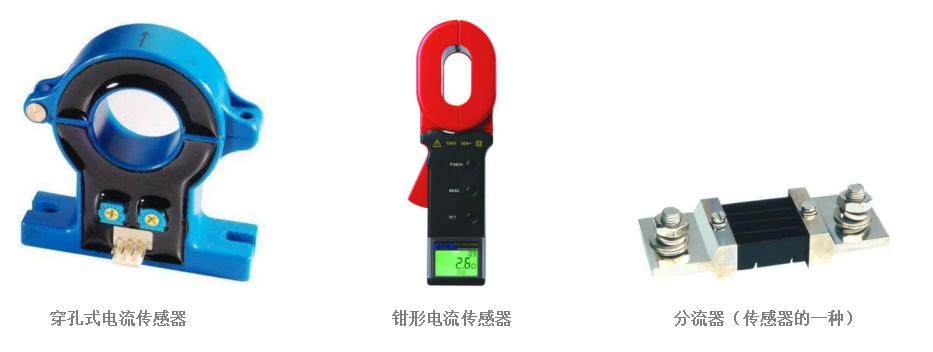

电流传感器按工作原理分类：

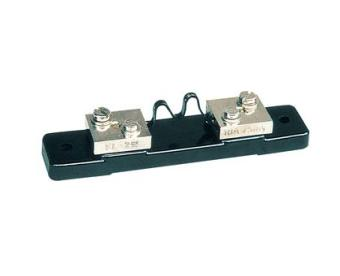

1.电阻分流器

电阻分流器是一种测量直流电流用的传感器，根据直流电流通过电阻时在电阻两端产生电压的原理制成。

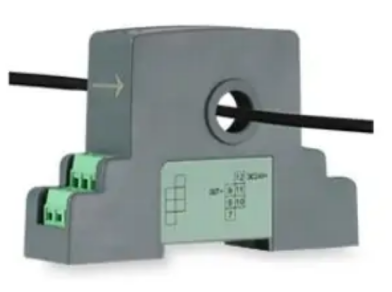

2.霍尔电流传感器

被测电流流过导体产生的磁场，由通过霍尔元件输出信号控制的补偿电流流过次级线圈产生的磁场补偿，当原边与副边的磁场达到平衡时，其补偿电流即可精确反映原边电流值。

3.光纤电流传感器

激光束通过光纤，并经起偏器产生偏振光，经自聚焦透镜人射到磁光晶体：在电流产生的外磁场作用下，偏振面旋转θF角度；经过检偏器、光纤，进人信号检测系统，通过对θF的测量得到电流值。

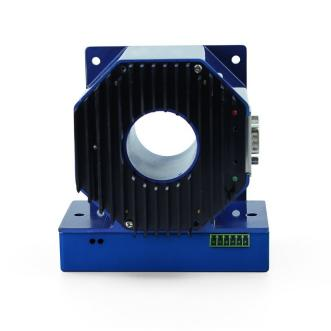

4.磁通门传感器

利用被测磁场中高导磁铁芯在交变磁场的饱和激励下，其磁感应强度与磁场强度的非线性关系来测量弱磁场的一种传感器。

NGI测试解决方案示例

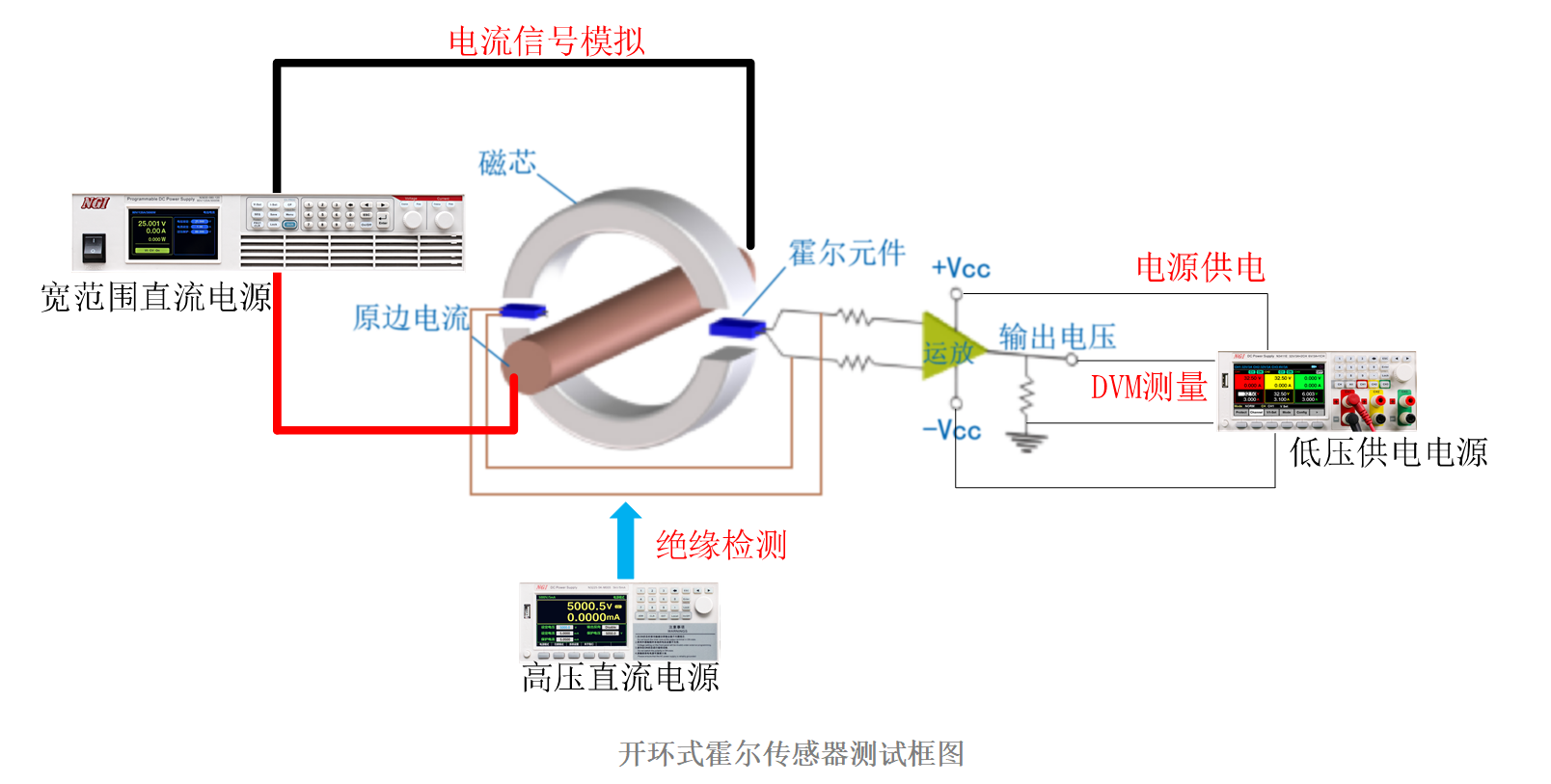

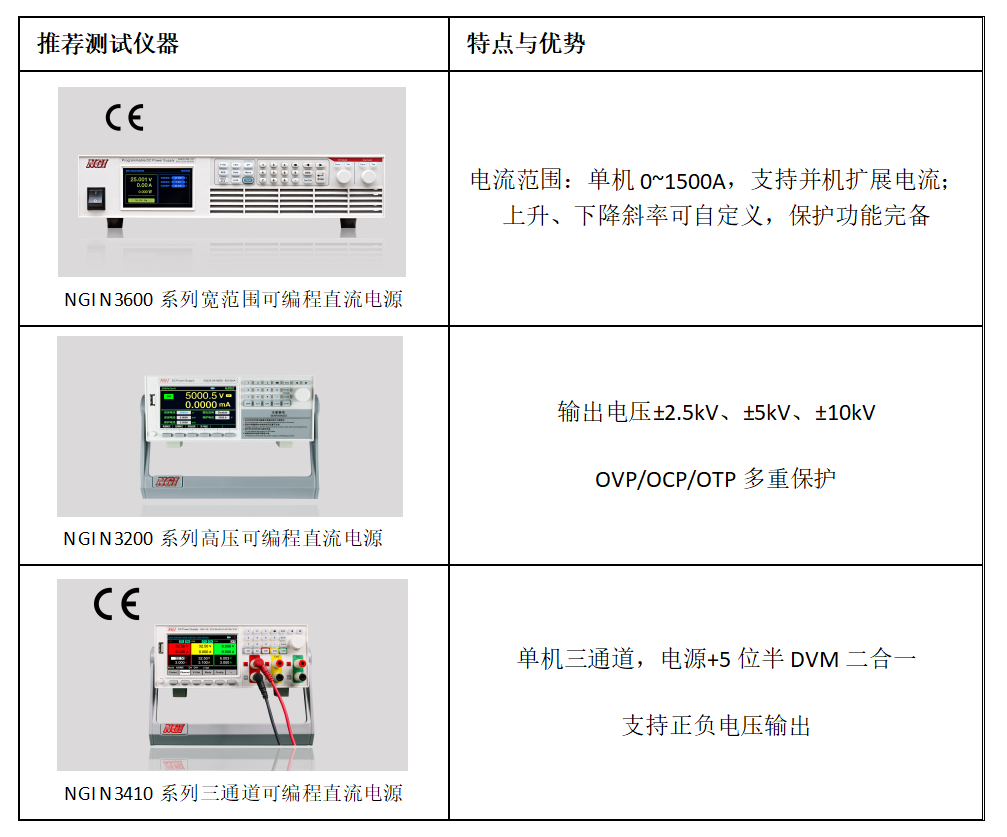

如上图所示开环式霍尔传感器测试中，NGI N3600系列宽范围可编程直流电源单机可提供0~1500A电流输出，支持并机扩展电流，电流精度0.1%+0.1%F.S.，可自定义上升、下降斜率；

NGI N3200系列高电压可编程直流电源电压输出范围±2.5kV、±5kV、±10kV，具备跳闸电压电流报警提醒，支持直流绝缘耐压测试；

NGI N3410系列三通道可编程直流电源，CH1/CH2通道电压最高60V，并支持串联、并联、跟踪三种模式，采用跟踪模式可实现正负电压输出，同时内置5位半高精度DVM数字电压表功能，是电压输出型电流传感器的测试利器。

测试项目

·电源供电

·电流测量精度测试

·线性度测试

·过载能力测试

·绝缘测试
