航裕电源：电容器充放电专用解决方案（dv/dt测试）
电容器的 dv/dt 指标是一种试验性的指标，反映了电容器的能量转移特性和抗电流冲击的能力，是电容器材料、结构设计、工艺技术的综合性特征参数。对电容器进行dv/dt特性试验，可通过检测电容器温升以及电容器参数的变化，来测试和判定电容器的动态特性。此处“动态特性”泛指电容器能承受的浪涌电压、浪涌电流、dv/dt值、工作电压峰峰值、工作电流峰峰值、工作频率等一系列参数。这些参数对电容器质量的判定提供了很好的依据。随着电容器应用领域的扩展,以及电容器在高频、脉冲场合的用,dv/dt指标的讨论成了行业中的一个热门课题。
用这种方法进行检测，无论是材料的特征（极化特性），还是结构设计的不同（极板电阻）以及损耗的差异，都可以通过电容器的温升、容量损耗的变化直观的反映出来。
电容器充放电解决方案

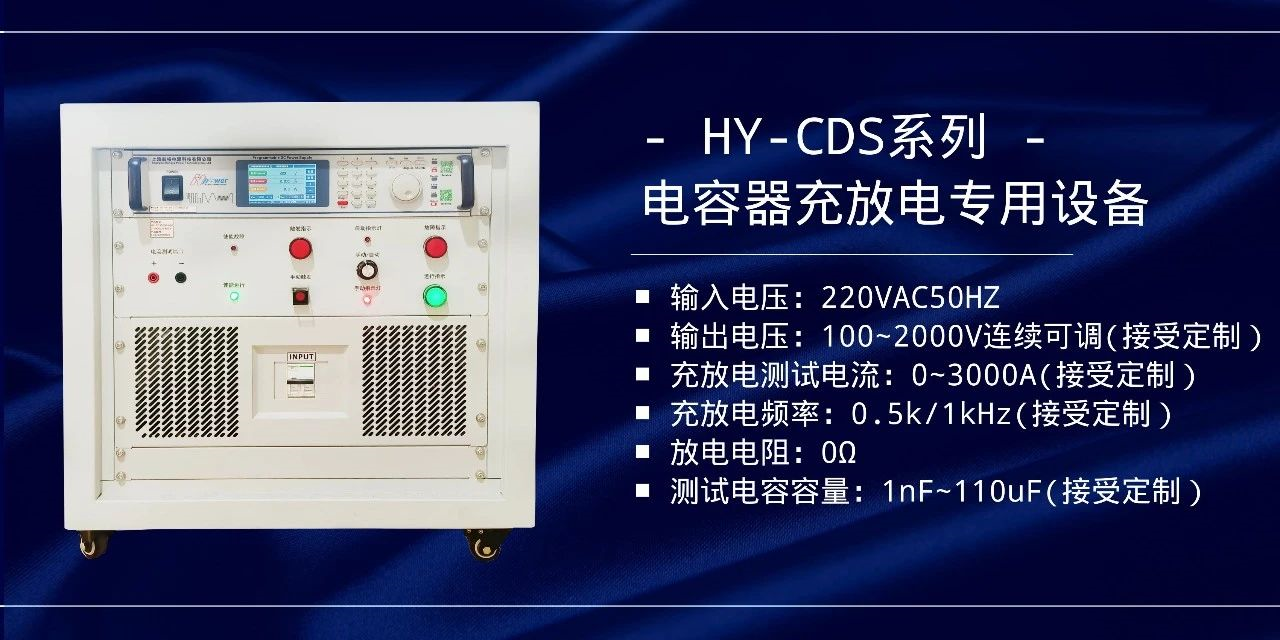

HY-CDS系列电容器充放电专用设备，是可编程恒压恒流源，是专用于dv/dt、充放电相关试验的设备，具体参数如下：
■ 需要检测被测产品上的实际电压，并显示(1kHz频率下，每10次充电电压取平均值并显示；机台触发时长300mS左右)，以确定产品是否充满电；如无电压则要输出报警信号；
■ 触发模式手动自动可切换；触发多长时间，设备应连续工作多长时间。
实测现场

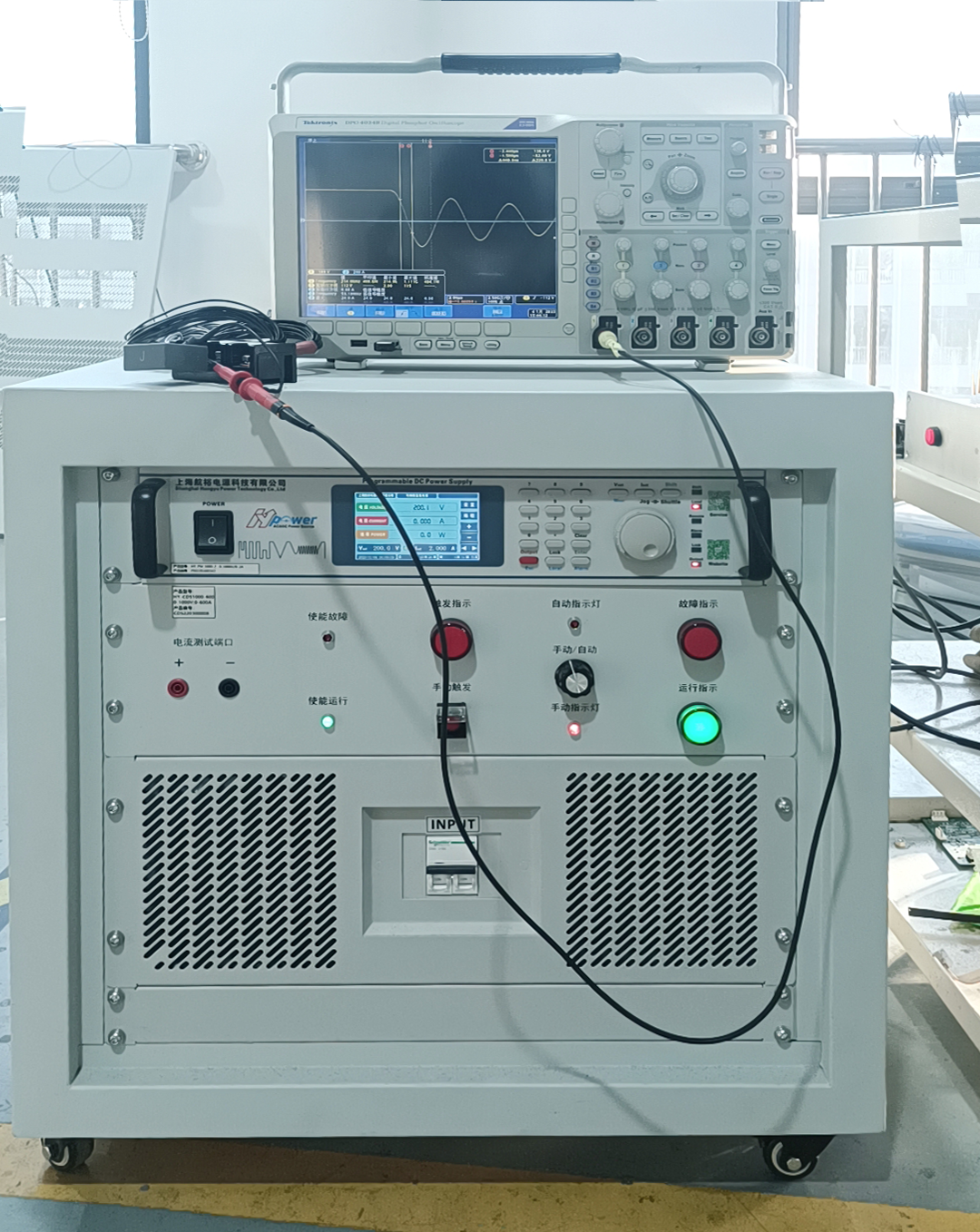

以这台最大电压1000V最大电流1000A的设备进行实测，连接薄膜电容器两端。

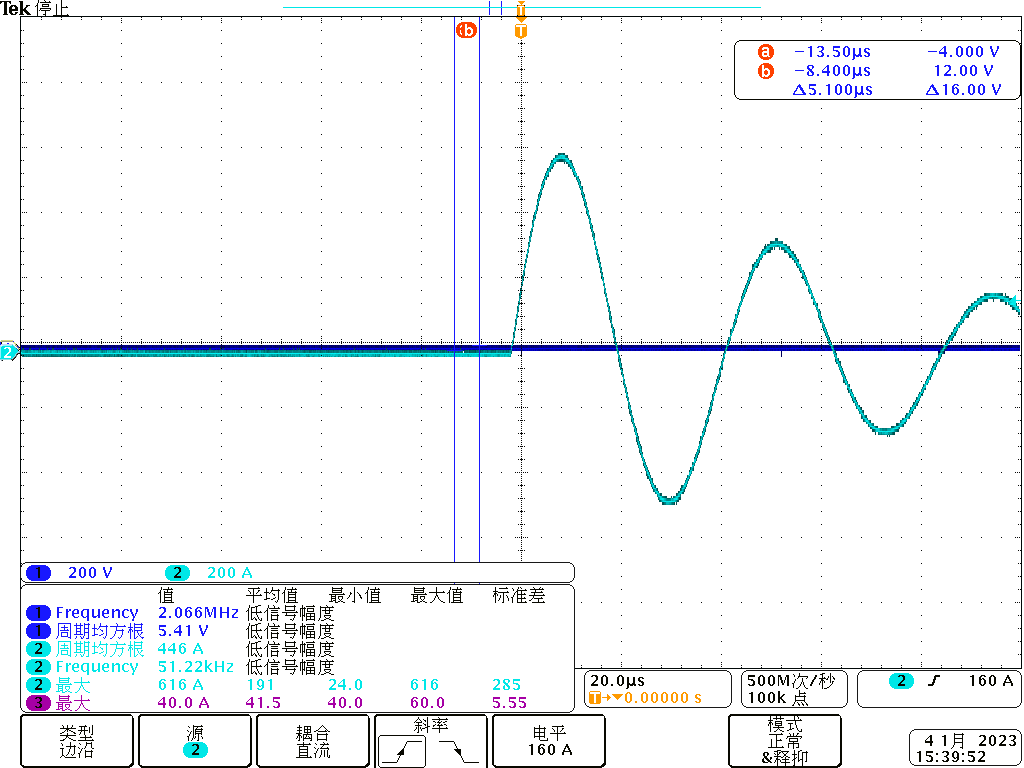

以下为实测波形图

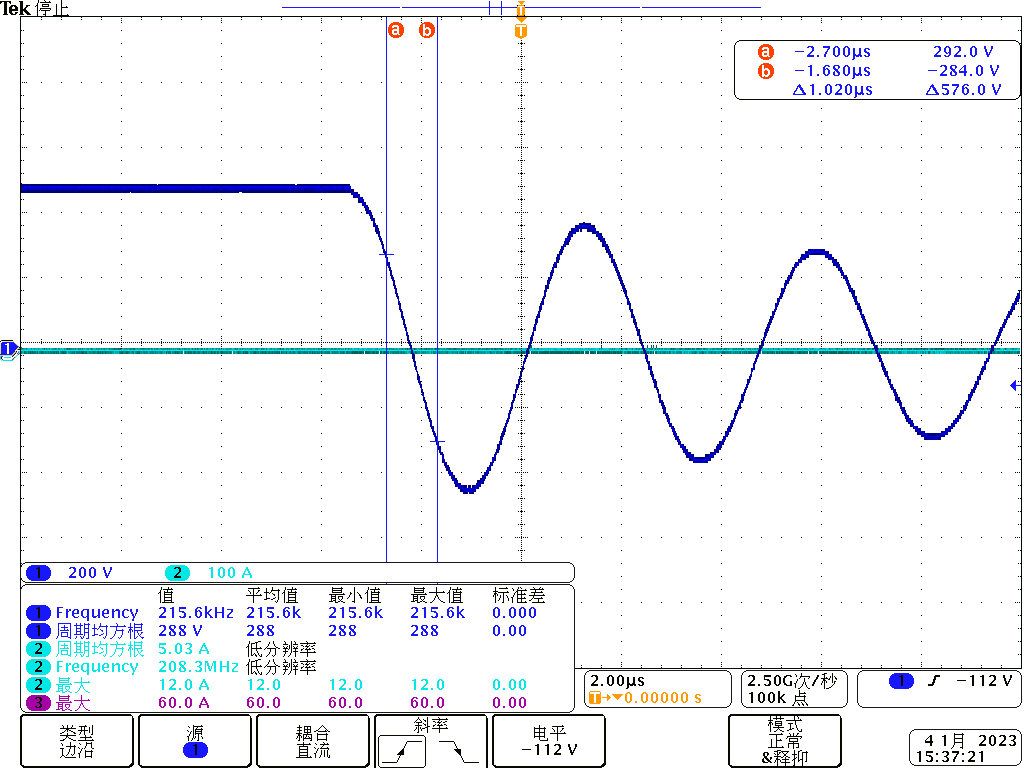

电压dv/dt实测波形如上图所示，先对被测电容器充电，再快速放电，电压下降速度<10μs，其他参数如图所示。
航裕电源电容器充放电测试专用解决方案，满足电容器dv/dt测试要求，操作智能便捷，效率高，大大节省测试成本，为电容器品质的提升保驾护航。
