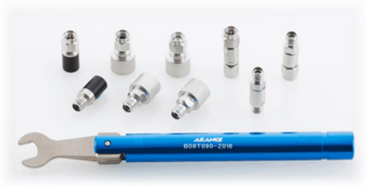

鼎阳科技F604 系列

F604MS 和 F604FS 分别是标准型 3.5mm 公头和 3.5mm 母头同轴校准件，工作频率是 DC - 9GHz。 F604TS 为包含一套 F604MS 和一套 F604FS 的同轴校准件。 F604 系列的性能参数和是德科技的 85033E 校准件十分相近，可用来直接替换以及使用矢量网络分析仪中的 85033E 参数进行校准计算。

性能参数

型号		类型	连接形式	参数
F604TS	F604MS	开路 Open	3.5mm - Male	DC – 9 GHz, Phase Deviation* ≤ ± 0.8°
		短路 Short	3.5mm - Male	DC – 9 GHz, Phase Deviation ≤ ± 0.8°
		匹配 Load	3.5mm - Male	DC – 9 GHz, SWR ≤ 1.02
		直通 Adapter	3.5mm - Male to 3.5mm - Male	DC – 6 GHz, SWR ≤ 1.04 6 – 9 GHz, SWR ≤ 1.06 9 – 26.5 GHz, SWR ≤ 1.1
	F604FS	开路 Open	3.5mm - Female	DC – 9 GHz, Phase Deviation ≤ ± 0.8°
		短路 Short	3.5mm - Female	DC – 9 GHz, Phase Deviation ≤ ± 0.8°
		匹配 Load	3.5mm - Female	DC – 9 GHz, SWR ≤ 1.02
		直通 Adapter	3.5mm - Female to 3.5mm - Female	DC – 9 GHz, SWR ≤ 1.06 (Return Loss ≥ -31dB), 9 – 26.5 GHz, SWR ≤ 1.1 (Return Loss ≥ -26dB), Insert Loss ≤ 0.1 dB, Delay= 83.0 ps
	直通 Adapter		3.5mm - male to 3.5mm - Female	DC – 6 GHz, SWR ≤ 1.04 6 – 9 GHz, SWR ≤ 1.06 9 – 26.5 GHz, SWR ≤ 1.1
	扳手 Wrench		3.5mm - 8mm	0.9 Nm

*与标准相位的相对误差

一般指标

阻抗	50 Ω	匹配周期（次）	> 2000
功率	≤ 1 W	力矩	0.9 Nm
接头标准	IEEE Std 287	工作温度	+ 15 ℃ ~ + 35 ℃
扳手类型	8 mm
