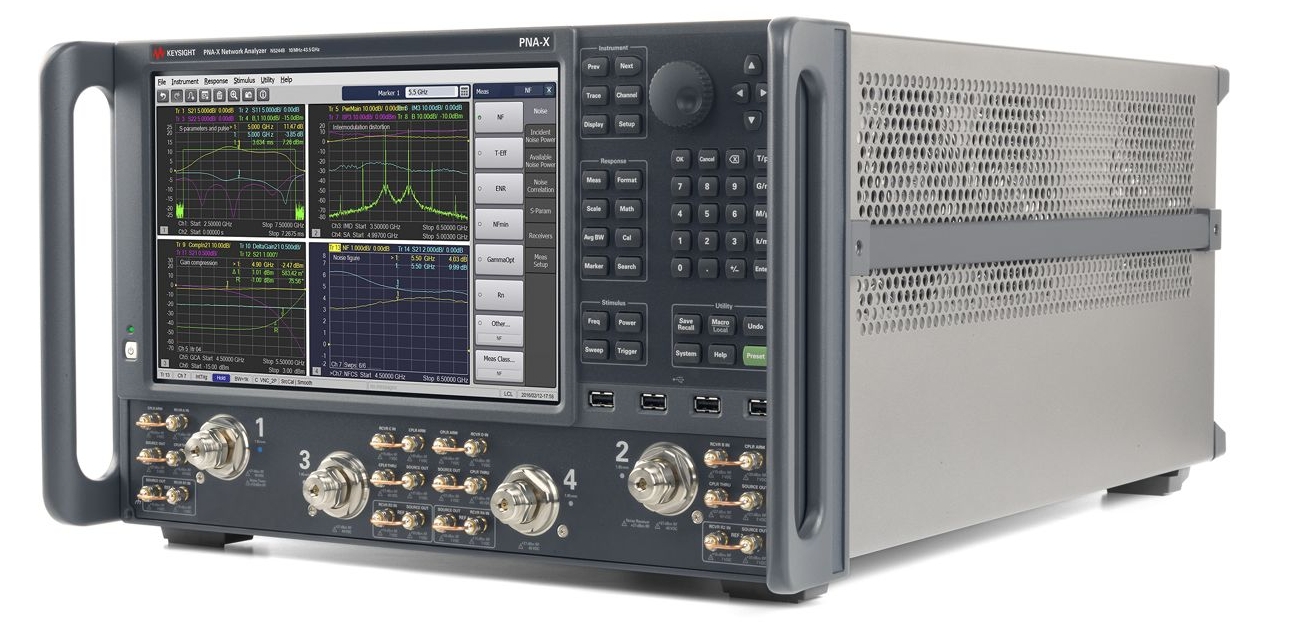

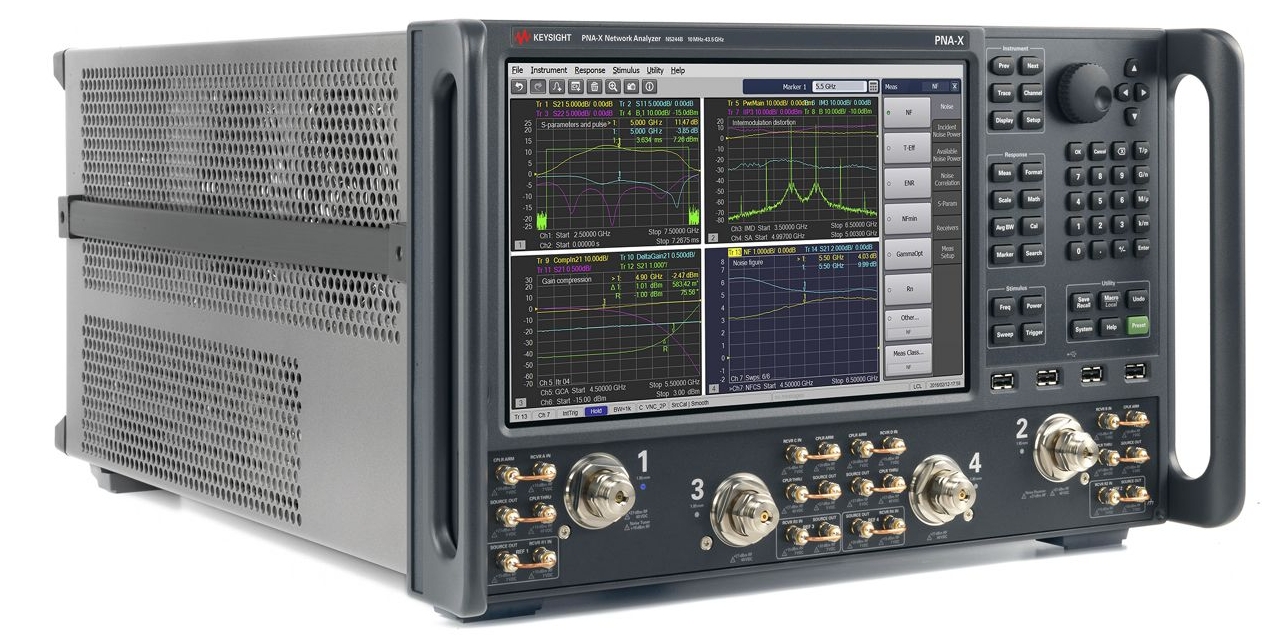

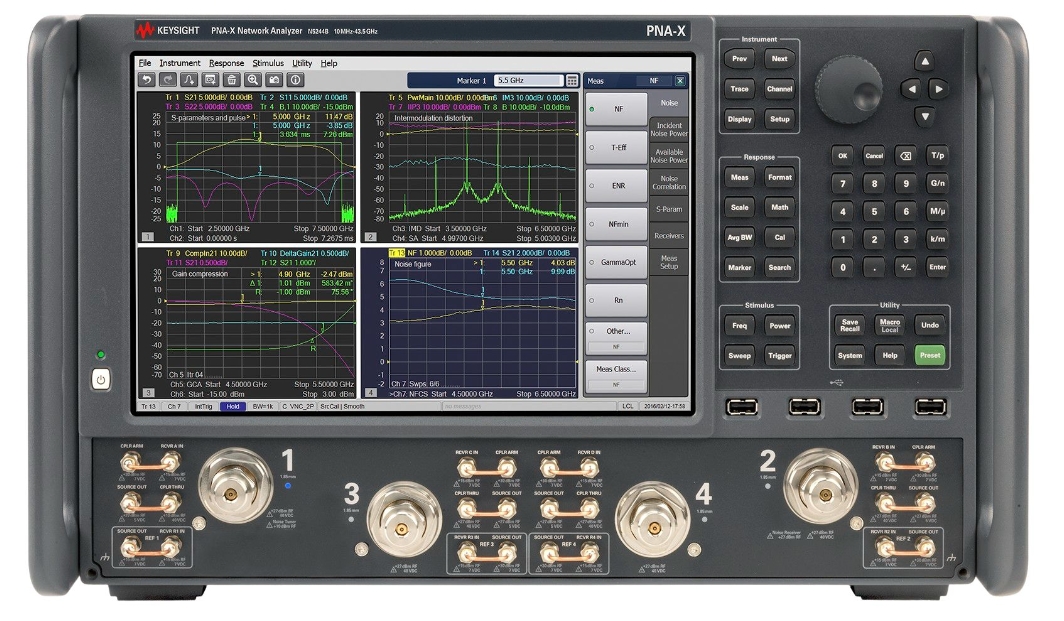

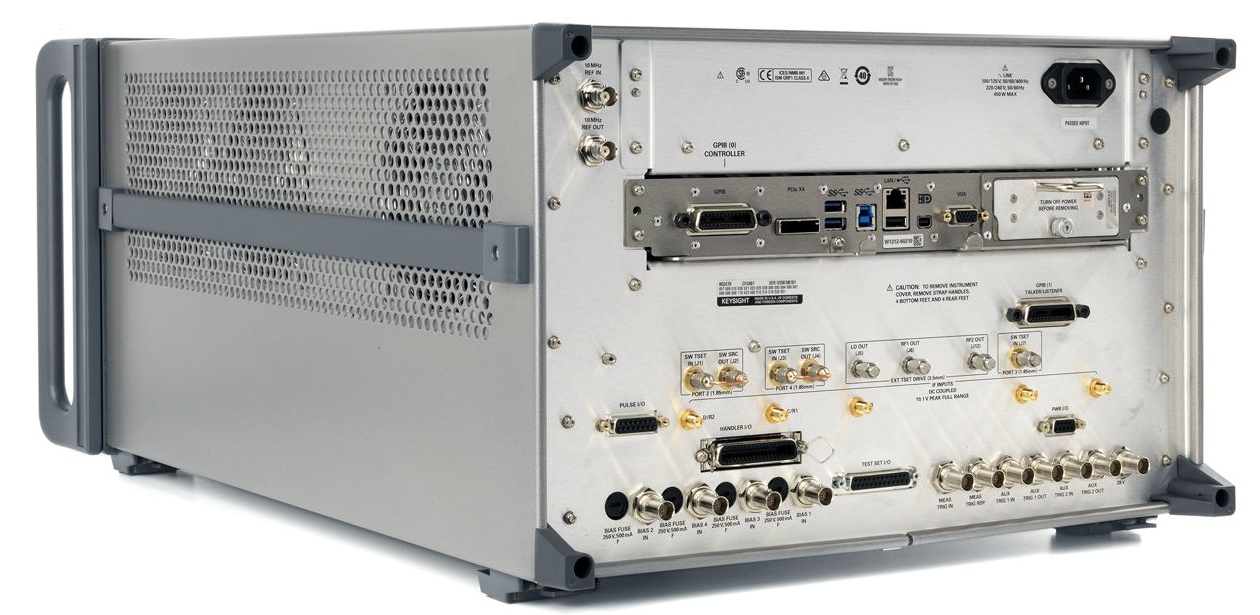

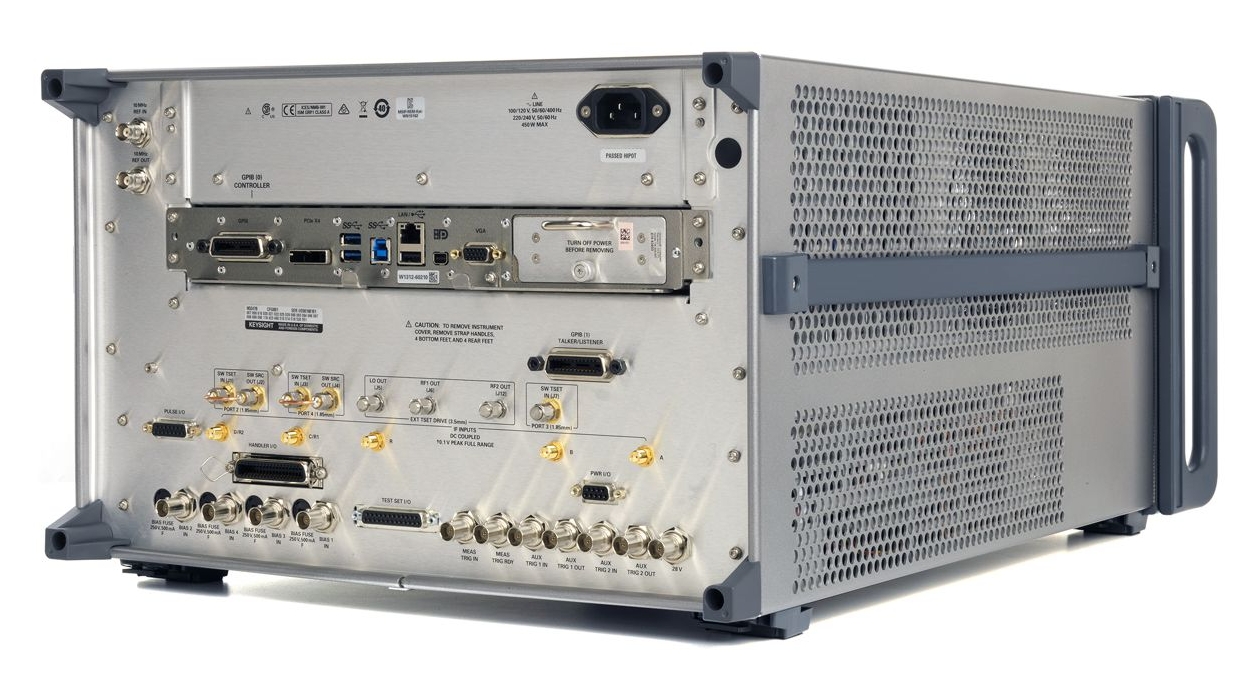

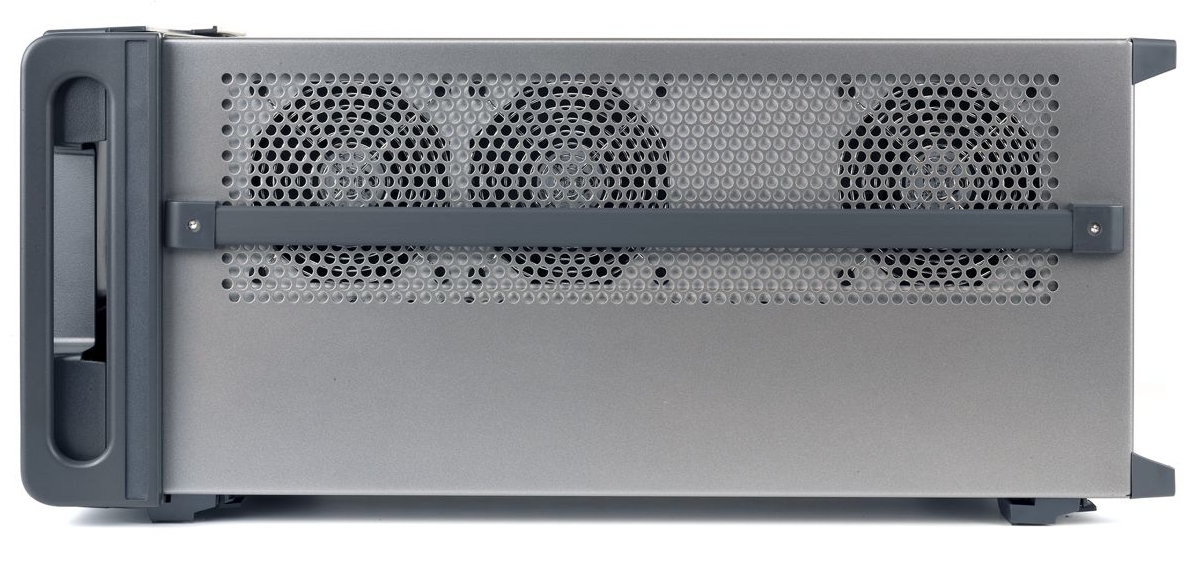

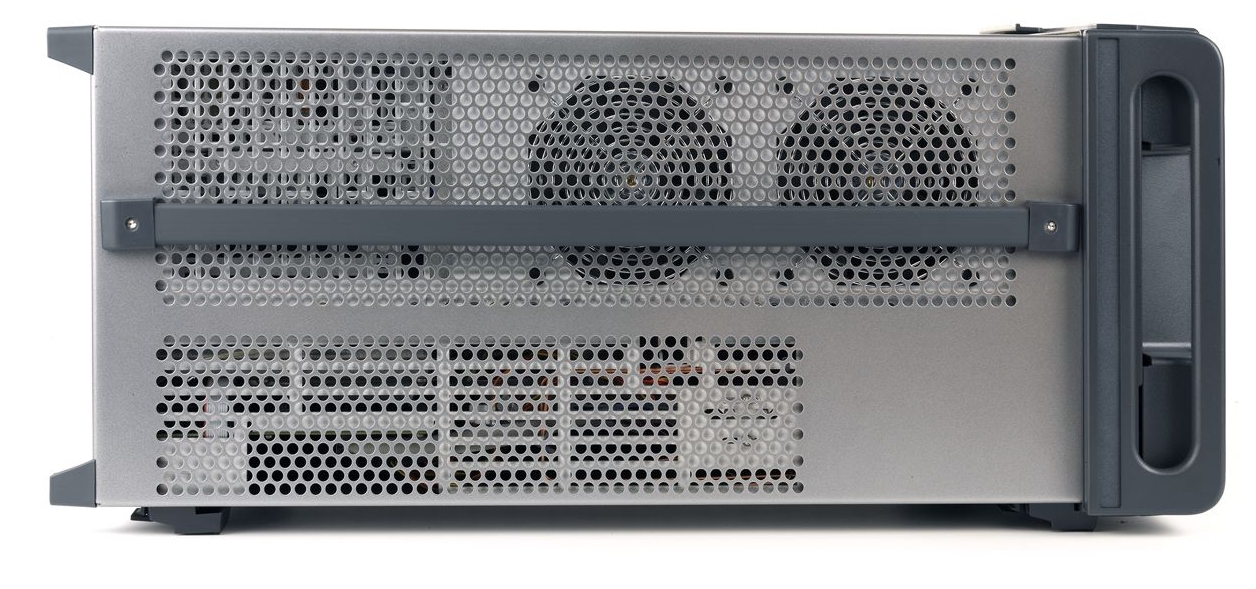

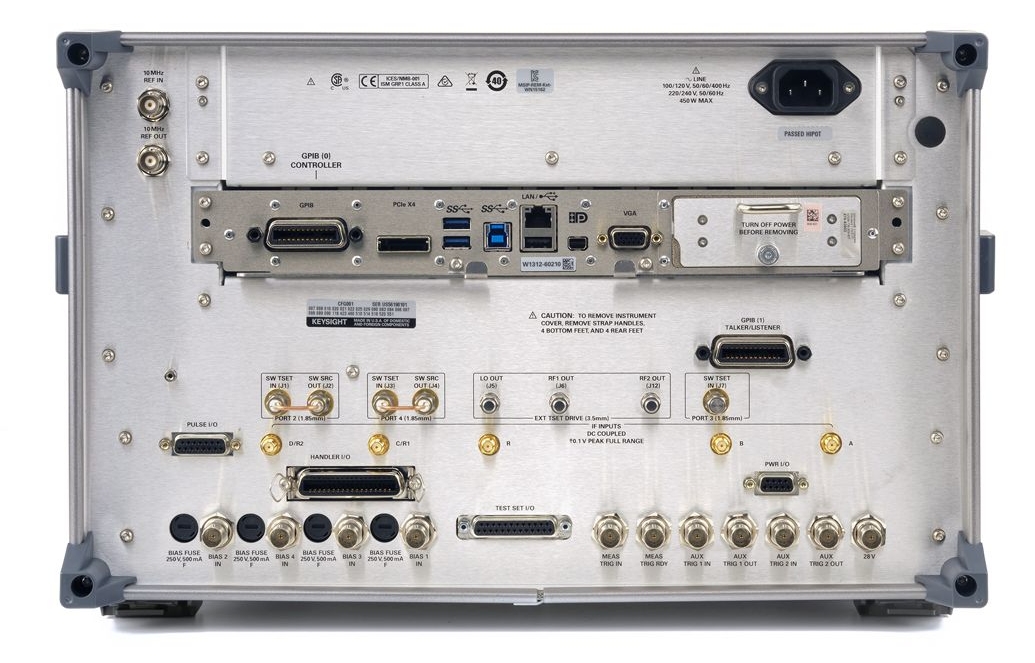

是德 N5244B PNA-X 微波网络分析仪，900 Hz/10 MHz 至 43.5 GHz

N5244B 关键性能数据


Keysight N5244B 是一款 PNA-X 矢量网络分析仪，覆盖 900 Hz/10 MHz 至 43.5 GHz 的频率范围，动态范围达 124 dB，谐波为 -60 dBc。N5244B 能够提供出色的测量完整性，帮助您更深入地了解被测器件的特性，从而打造更卓越的设计。 在生产线上，这些产品能够提供您需要的吞吐量和可重复性，帮助您将卓越的设计转化为富有竞争力的产品。


• 信号源输出功率大：+13 dBm（1 GHz 时）、+11 dBm（67 GHz 时）

• 动态范围宽：在测试端口处达 134 dB（20 GHz 时）

• 迹线噪声低：0.002 dB rms（1 kHz 带宽）

• 接收机本底噪声低

• 接收机压缩电平高

• 测量速度快：3.6 至 23 μs/点

• 稳定度高：< 0.03 dB/°C

支持定制化是我们仪器的一大优势


除了基础测量以外，瞬时带宽、无杂散动态范围和信号保真度也是推动技术进步的关键。 是德科技为其所有的高性能产品配备了坚强后盾――包括自主设计的定制集成电路、专有的磷化铟（InP）和砷化镓（GaAs）设计以及定制的 ASIC 信号处理方案，确保这些产品能够提供更快速、更可靠的测量。 您可以放心选择是德科技产品，加速实现下一次创新。 PNA-X 不只是一台矢量网络分析仪，还是一款高度综合、非常灵活的微波测试引擎。 是德科技芯片支持 PNA-X “每端口配备信号源”的创新体系结构，在加快测量速度的同时还在每个端口上提供了出色的功率、相位噪声性能和测量稳定度。

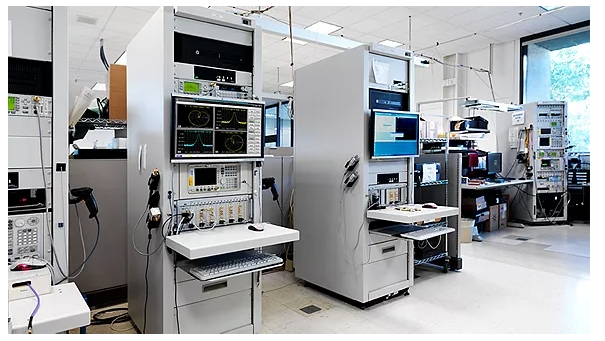

替代成套测试设备

凭借高度集成和功能丰富的硬件，以及可根据需要重新配置的测量路径，一台 PNA-X 即可替代那些占据多个机架的成套测量设备，出色地完成同样的测量任务。 一台 PNA-X 可以替代以下测试设备：

• 网络分析仪
• 频谱分析仪
• 两个信号源
• 噪声系数测试仪/分析仪
• 功率计
• 开关矩阵
• 数字电压表

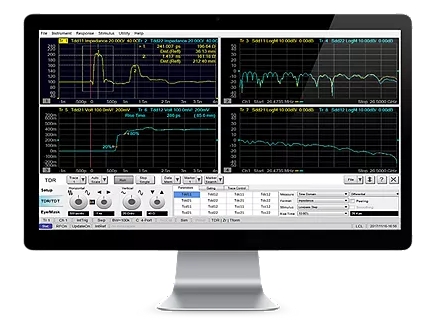

PNA-X 软件

网络分析仪软件工具支持您在各种测量应用中调查、表征自己的设计以及诊断设计问题。 PNA-X 支持众多测量应用软件，因此您可以快速、灵活地表征有源器件。 使用单次连接、多项测量应用软件（例如脉冲射频、增益压缩、互调失真和噪声系数等测量），可以加快测试速度，提升您对测量结果的信心。
