鼎阳科技KWR42A

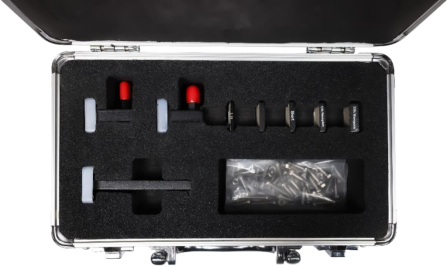

KWR42A 是精密的 K 波段波导校准件，它包含 K 波段负载、K 波段短路件、1/8 波长波导、1/4 波长波导和 3/8 波长波导，支持频段范围为 17.6 GHz 到 26.7 GHz。为方便测试，KWR42A 还配备了2.92mm 公头和母头转波导的转接头，还有一些固定用的螺钉、螺母、垫片、定位螺栓等。 WR42A 性能参数和是德科技的 K11644A 校准件十分相近，可用来直接替换以及使用矢量网络分析仪中的 K11644A 参数进行校准计算

性能参数

型号	类型	连接形式	最低频率 (MHz)	最高频率 (MHz)	参数
KWR42A	短路 Short	Waveguide	14047	28094	Delay = 0, Loss = 0
	负载 Load	Waveguide	14047	28094	Delay = 0, Loss = 0
	1/8 波长波导	Waveguide	14047	28094	Delay = 0.751E-11 Sec, Loss = 2.75 Gohm/Sec
	1/4 波长波导	Waveguide	14047	28094	Delay = 1.502E-11 Sec, Loss = 2.75 Gohm/Sec
	3/8 波长波导	Waveguide	14047	28094	Delay = 2.253E-11 Sec, Loss = 2.75 Gohm/Sec
	同轴-波导转接头	2.92mm - Female to Waveguide	14047	28094	VSWR≤1.25;IL≤0.5dB
	同轴-波导转接头	2.92mm - Male to Waveguide	14047	28094	VSWR≤1.25;IL≤0.5dB
	紧固件	螺钉 M312, 螺钉 M316, 螺钉 M3*20, 螺母 M3, 垫片 M3, 定位螺栓

一般指标

阻抗	50 Ω	功率	≤ 0.5 W
接头标准	IEC 60169-23	匹配周期（次）	> 2000
力矩	0.9 Nm	扳手类型	8 mm
工作温度	+ 15 °C ~ + 35 °C
