鼎阳科技F504 和 Y504 系列

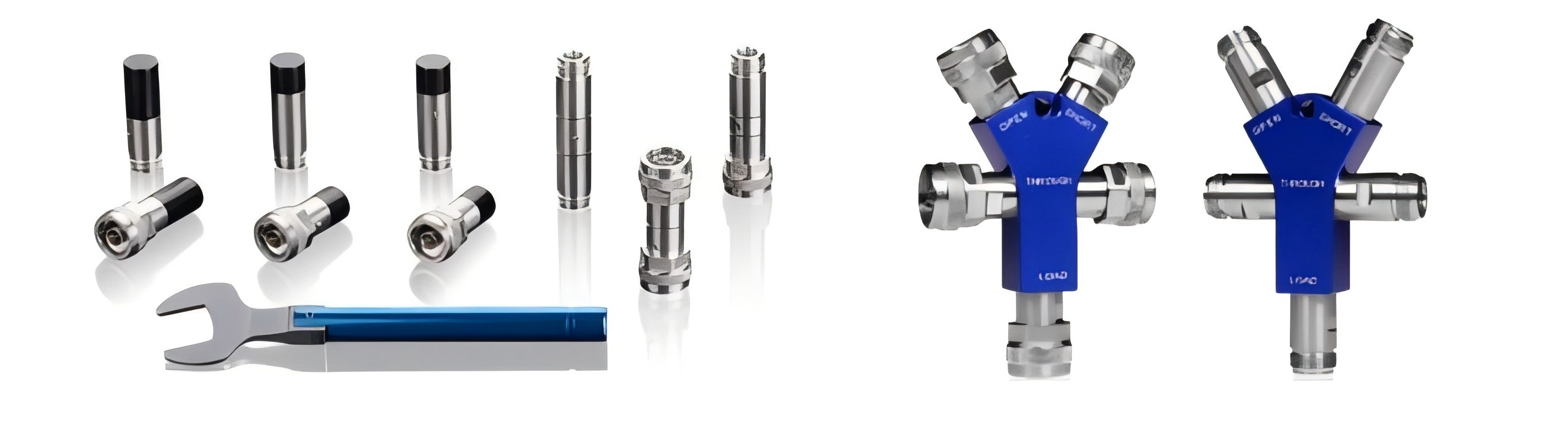

F504MS 和 F504FS 分别是标准型 N 公头和 N 母头同轴校准件，均包含 50 欧负载匹配、开路器、短路器和直通适配器，工作频率是 DC - 9GHz。F504TS 为包含一套 F504MS 和一套 F504FS 的同轴校准件。Y504MS 与 F504MS 具有相同的零件和规格，但具有一体式外观。Y504FS 和 F504MS 也是如此。 F504 和Y504 系列的性能参数和是德科技的 85032F 校准件十分相近，可用来直接替换以及使用矢量网络分析仪中的 85032F 参数进行校准计算。

性能参数

型号		类型	连接形式	参数
F504TS	F504MS /Y504MS	开路 Open	N - Male	DC – 9 GHz, Phase Deviation* ≤ ± 0.8°
		短路 Short	N - Male	DC – 9 GHz, Phase Deviation ≤ ± 0.8°
		匹配 Load	N - Male	DC – 9 GHz, SWR ≤ 1.025
		直通 Adapter	N - Male to N - Male	DC – 9 GHz, SWR ≤ 1.06 (Return Loss ≥ -31 dB), 9 – 18 GHz, SWR ≤ 1.1 (Return Loss ≥ -26 dB), Insert Loss ≤ 0.2 dB, Delay= 197.1 ps
	F504FS /Y504FS	开路 Open	N - Female	DC – 9 GHz, Phase Deviation ≤ ± 0.8°
		短路 Short	N - Female	DC – 9 GHz, Phase Deviation ≤ ± 0.8°
		匹配 Load	N - Female	DC – 9 GHz, SWR ≤ 1.025
		直通 Adapter	N - Female to N - Female	DC – 9 GHz, SWR ≤ 1.06 (Return Loss ≥ -31 dB), 9 – 18 GHz, SWR ≤ 1.1 (Return Loss ≥ -26 dB), Insert Loss ≤ 0.15 dB, Delay= 136.2 ps
	直通 Adapter		N - male to N - Female	DC – 9 GHz, SWR ≤ 1.06 (Return Loss ≥ -31 dB), 9 – 18 GHz, SWR ≤ 1.1 (Return Loss ≥ -26 dB), Insert Loss ≤ 0.15 dB
	扳手 Wrench		N - 19mm	1.35 Nm

*与标准相位的相对误差

一般指标

阻抗	50 Ω	匹配周期（次）	> 2000
功率	≤ 1 W	力矩	1.35 Nm
接头标准	IEC 60169-16 Grade 0	工作温度	+ 15 ℃ ~ + 35 ℃
扳手类型	19 mm
